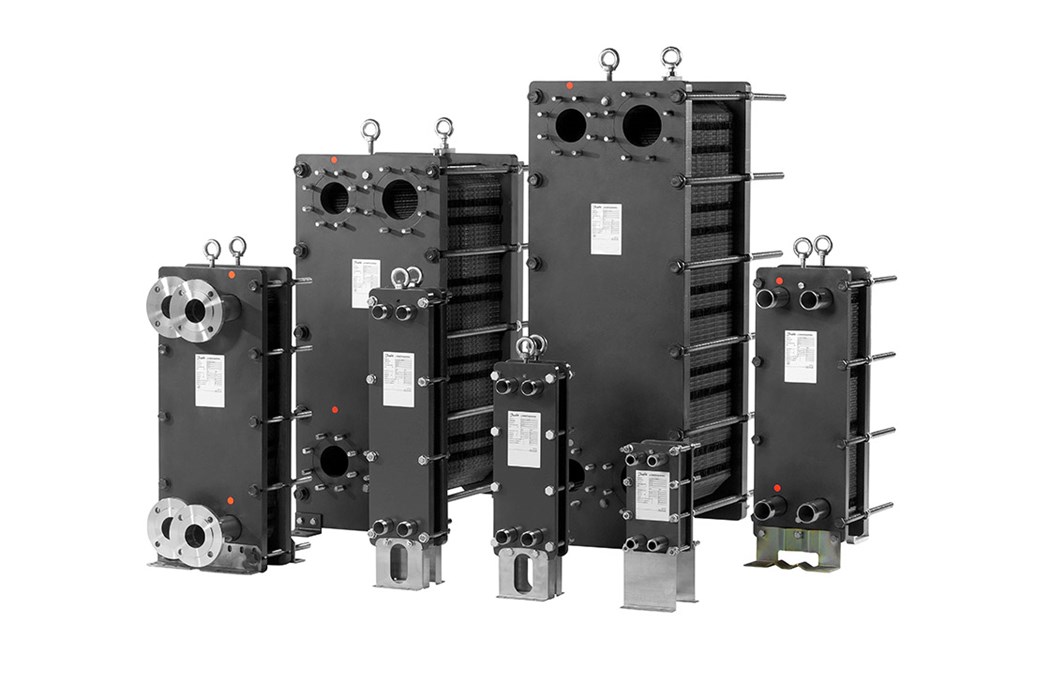

Разборные пластинчатые теплообменники (РПТО) могут быть полностью сконструированы в соответствии с вашими требованиями. В зависимости от применения доступны разборные пластинчатые теплообменниками, с полусварными пластинами, с широким каналом "Free flow", в гигиеническом исполнении, а также испарители и конденсаторы.
Перейти в каталог>>
Принцип работы
Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.
Таблица типоразмеров| Тип ПТО | Ду, мм | Площадь одной пластины, м2 | Площадь теплообмена, макс., м2 |
| НН№02 | 25 | 0,021 | 1,43 |
| НН№06М | 32 | 0,067 | 6,57 |
| НН№04 | 32 | 0,04 | 3,70 |
| НН№08 | 32 | 0,08 | 7,39 |
| НН№12М | 32 | 0,157 | 29,52 |
| НН№07 | 50 | 0,07 | 7,96 |
| НН№14 | 50 | 0,15 | 16,35 |
| НН№20 | 50 | 0,21 | 22,89 |
| НН№18 | 50 | 0,179 | 24,702 |
| НН№19 | 65 | 0,22 | 38,72 |
| НН№31 | 65 | 0,33 | 50,49 |
| НН№44 | 65 | 0,45 | 68,85 |
| НН№37 | 80 | 0,40 | 240,20 |
| НН№21Е | 100 | 0,23 | 68,54 |
| НН№22Е | 100 | 0,26 | 64,48 |
| НН№45Е | 100 | 0,4 | 150,8 |
| НН№55Е | 100 | 0,57 | 214,89 |
| НН№21 | 100 | 0,24 | 56,16 |
| НН№22 | 100 | 0,26 | 48,36 |
| НН№36 | 100 | 0,35 | 80,5 |
| НН№47 | 100 | 0,50 | 117,0 |
| НН№64 | 100 | 0,35 | 80,5 |
| НН№41 | 100 | 0,45 | 217,35 |
| НН№42 | 150 | 0,46 | 176,18 |
| НН№62 | 150 | 0,68 | 328,44 |
| НН№86 | 150 | 0,90 | 591,30 |
| НН№110 | 150 | 1,20 | 788,40 |
| НН№43 | 200 | 0,46 | 314,64 |
| НН№65 | 200 | 0,68 | 465,12 |
| НН№100 | 200 | 1 | 666 |
| НН№130 | 200 | 1,33 | 884,45 |
| НН№152 | 200 | 1,52 | 1015,36 |
| НН№67 | 250 | 0,54 | 351 |
| НН№113 | 250 | 1,13 | 734,50 |
| НН№155 | 250 | 1,56 | 1014 |
| НН№81 | 300 | 0,84 | 782,04 |
| НН№121 | 300 | 1,26 | 1170,54 |
| НН№188 | 300 | 1,96 | 1820,84 |
| НН№251 | 300 | 2,62 | 2443,87 |
| НН№145 | 400 | 1,45 | 1344,15 |
| НН№210 | 400 | 2,20 | 2044,03 |
| НН№315 | 400 | 3,15 | 3200,4 |
| НН№140 | 500 | 1,1 | 992,2 |
| НН№201 | 500 | 2,10 | 1929,90 |
| НН№300 | 500 | 3,10 | 2910,90 |
| НН№310 | 600 | 3,20 | 2373,42 |
| НН№430 | 600 | 4,46 | 3303,19 |
| НН№600 | 600 | 5,96 | 4416,36 |
